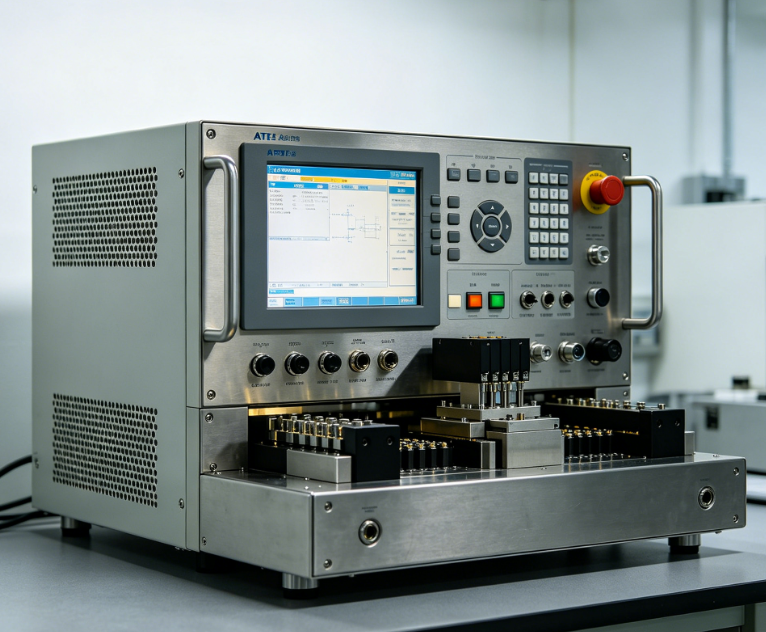

半導體 ATE 自動測試設備是晶圓制造、封裝測試全流程的核心裝備，是保障芯片良率、管控制程質量的 “質檢關口”，更是半導體產業鏈自主可控的關鍵環節。這類設備需同時實現多通道并行測試、微弱信號精準采集、高壓功率可靠控制，對驅動器件的同步性、隔離性、穩定性提出了極致嚴苛的要求。光陣隔離驅動 MOSFET 作為 ATE 設備中功率控制、信號隔離的核心器件，直接決定測試精度與設備運行可靠性。長期以來，高端 ATE 專用光陣隔離驅動器件高度依賴進口，面臨技術封鎖、交期冗長、成本高企、定制適配困難等痛點，嚴重制約國產 ATE 設備的研發與量產進程。國產光陣隔離驅動 MOSFET 依托核心技術攻堅，在同步驅動精度、高等級隔離、低噪聲抗擾等維度實現關鍵突破，精準適配 ATE 設備專屬需求，成功打破海外壟斷，為半導體測試裝備國產化提供堅實的核心器件支撐。

高精度同步驅動，保障測試結果零偏差

ATE 設備需對多顆芯片同步開展并行測試，驅動信號的不同步會直接導致測試參數偏移、良率誤判，甚至損壞被測芯片。國產光陣隔離驅動 MOSFET 依托光電陣列同步驅動架構，實現多通道納秒級精準同步觸發，開關時間控制精度遠超行業標準，無信號延遲與抖動。可完美適配晶圓中測、成品終測的多工位并行測試需求，保證每一路測試驅動信號精準同步，從源頭杜絕測試偏差，為芯片性能檢測提供可靠的數據支撐。

高等級電氣隔離，守護昂貴設備資產安全

ATE 設備測試過程中，被測芯片與測試板卡直接連通，高壓浪涌、靜電竄擾極易從被測器件侵入，燒毀價值數十萬甚至上百萬的測試板卡與核心測控單元。國產光陣隔離驅動 MOSFET 采用高品質絕緣介質與多層加固封裝，構建超高強度電氣隔離屏障，可徹底分隔高壓測試回路與弱電測控鏈路，有效抵御瞬時高壓、靜電浪涌沖擊，從源頭阻斷竄擾風險，全方位保護 ATE 設備的核心測控單元，大幅降低設備故障與運維成本。

低噪聲強抗擾，適配高密度板卡復雜環境

ATE 設備內部測試板卡高度集成，數字信號與模擬信號交織，高頻開關、并行測試會產生復雜的電磁干擾，極易污染驅動信號、干擾微弱的芯片測試信號，導致測試數據失真。國產光陣隔離驅動 MOSFET 采用 “電 - 光 - 電” 全隔離傳輸架構，搭配屏蔽封裝與高共模抑制設計，既能徹底切斷電磁干擾傳導路徑，又能將自身開關噪聲控制在極低水平，不干擾芯片測試的微弱信號采集，保障測試數據的純凈與準確。

長壽命高可靠，適配產線全天候連續運轉

封測廠與晶圓廠的 ATE 設備需 7×24 小時不間斷高負荷運行，非計劃停機每分鐘都會造成巨額生產損失，對器件的使用壽命與可靠性要求極高。國產光陣隔離驅動 MOSFET 采用全半導體無觸點結構，徹底規避傳統器件的機械磨損、電弧燒蝕問題，經過嚴苛的可靠性篩選與老化測試，平均無故障工作時間遠超行業標準，可長期穩定適配產線連續測試需求，有效減少設備停機維護頻次，保障產線量產效率。

高集成可定制，簡化測試板卡研發設計

國產 ATE 設備需針對不同芯片品類定制測試方案，對器件的集成度與適配性要求極高。國產光陣隔離驅動 MOSFET 采用高度集成化設計，單芯片整合光陣隔離、驅動電路、功率 MOSFET 多重功能，無需額外外圍器件，大幅節省測試板卡的 PCB 空間，適配高密度多通道的板卡設計需求。同時支持本土化定制，可根據不同測試工位的需求調整通道數、驅動參數與封裝形式，幫助設備廠商簡化系統設計，縮短研發周期，加速國產 ATE 設備的迭代與落地。

國產光陣隔離驅動 MOSFET 精準直擊國產 ATE 設備的核心配套痛點，以高精度同步驅動、高可靠隔離防護、低噪聲穩定運行的綜合優勢，打破了海外品牌在半導體測試領域的長期壟斷。從晶圓級中測到封裝成品終測，從消費級芯片到車規級、工業級芯片測試，國產光陣隔離驅動 MOSFET 正逐步實現進口替代，為國產 ATE 設備提供堅實的核心器件支撐。隨著半導體產業向更先進制程持續迭代，國產光陣隔離驅動 MOSFET 將不斷優化性能、提升定制化適配能力，助力我國半導體產業鏈實現全面自主可控與高質量發展。
